Frekans Konvertörlü Sirkülasyon Pompaları Sıkça Sorulan Sorular ve Teknik Bilgiler

İhtiyaç duyulan pompa, sistemin maksimum debi (Q — m³/h) ve maksimum basınç kaybı (H — mSS) değerlerine göre belirlenir.

Pompa çalışma eğrilerini gösteren grafiklerde:
- X ekseni: Debi (Q — m³/h)
- Y ekseni: Basınç (H — mSS)

Eğer basınç bar olarak verilmişse, 1 bar = 10 mSS dönüşümü kullanılır.

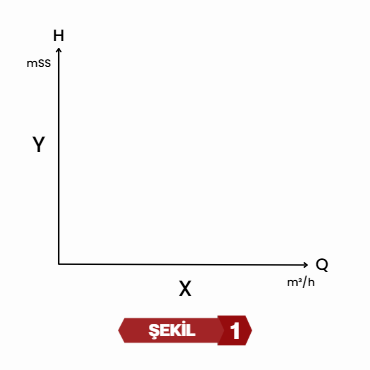

Şekildeki grafikte , maksimum Q değeri X eksenine, maksimum H değeri Y eksenine işaretlenir. Eksenlere dik kesikli çizgiler çizildiğinde, bu çizgilerin kesiştiği nokta pompanın çalışma (görev) noktasıdır.

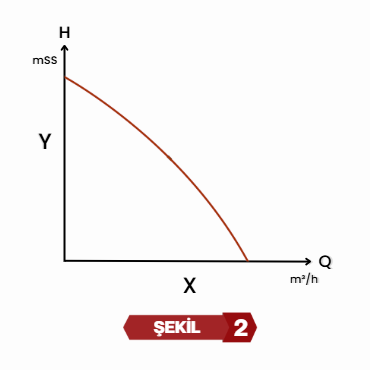

Pompaların Şekil-2 de görüldüğü gibi çalışma eğrilerini gösteren grafikler vardır.

Şekil-2’deki çalışma eğrisinin herhangi bir pompaya ait olduğunu kabul edelim. İhtiyacımız olan pompanın, Şekil-1’deki debi ve basınç noktalarının çizgileri ile kesiştiği çalışma (görev) noktasını, Şekil-2’deki çalışma eğrisi üzerine taşıyalım.

Bir pompanın uygun olması için çalışma (görev) noktasının, pompa çalışma eğrisinin altında kalması gerekir. Bu durum, seçilen pompanın sistem gereksinimlerini karşılayabileceğini gösterir.

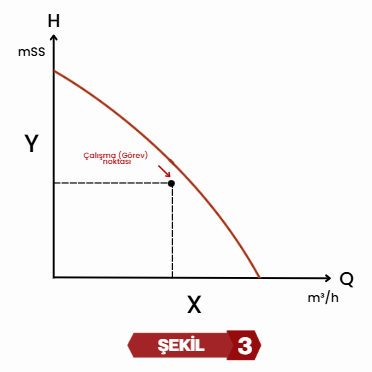

Şekil-3’te görüldüğü üzere, 'çalışma (görev) noktası' pompa çalışma eğrisi altında kaldığından, seçilen pompanın uygun olduğu sonucuna varılır.

Sirkülasyon pompalarında 'montaj uzunluğu' olarak bilinen ölçü, yani 'L boyu', aşağıdaki şekillerde de görülebileceği üzere, pompaların emme ağzı ile basma ağzı arasındaki paralel mesafedir.

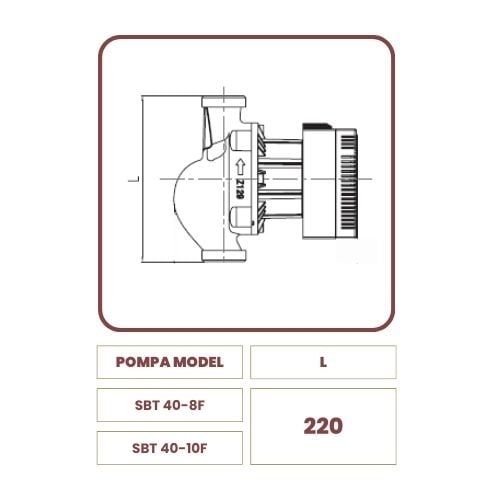

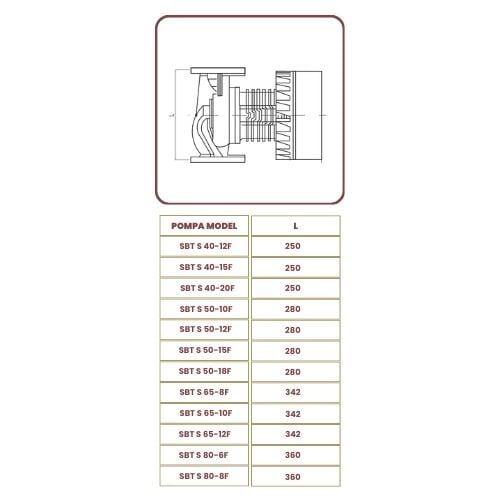

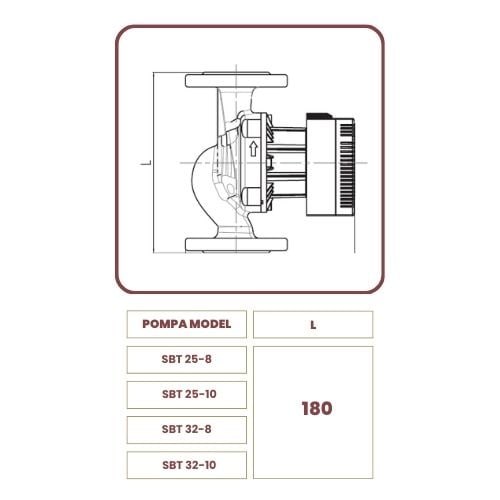

Şekilde, üç farklı model için pompa montaj boyu ‘L’ ölçülerini gösteren tablolar görülmektedir. Yeni yapılan bir mekanik tesisatta ‘L’ boyu, genel tesisatta mekanik montaj için bilgi amaçlı olup; pompa değişimi yapılan uygulamalarda ise yeni pompa, sökülecek olan pompa yerine takılacağından ‘L’ montaj boyu önem kazanmaktadır. Bu nedenle, yeni takılacak pompanın ‘L’ montaj boyunun, sökülen pompanınkine olabildiğince uygun (aynı) olması istenir. Böylece, mekanik tesisatta ek bir modifikasyon çalışması yapılmasına gerek kalmaz.

İlk olarak, pompalar kapalı alanlarda kullanılmak üzere tasarlandığından, dış havaya açık mahallere monte edilmemelidir. Pompa gövdesi üzerindeki akış yönünü gösteren ok, mekanik tesisattaki suyun akış yönü ile aynı olmalıdır.

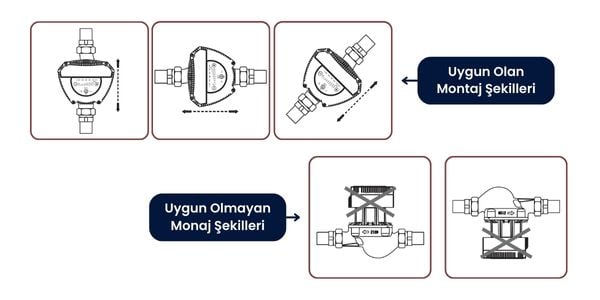

SBT pompaları şekilde de gösterildiği gibi mekanik montaj yönlerinde bağlanmalıdır. Yani yatay ve dikey olarak monte edilebilir.

SBT S pompaları da şekilde gösterildiği gibi mekanik montaj yönlerinde bağlanmalıdır. Yatay ve dikey olarak monte edilebilir.

Pompalarda mekanik montaj sonrasında elektrik bağlantılarının yapılması gerekmektedir.

• SBT ve SBT S model pompaların ana enerji beslemesi AC 230 V'tur.

• Pompaları çalıştırıp durdurmak için harici bir ON/OFF anahtar bağlanabilir.

• Elektrik topraklama bağlantıları düzgün olarak yapılmalıdır.

• Harici bir elektrik koruma bağlantısına gerek yoktur.

• SBT S modelinde yük ve sıkışmaya karşı dahili termal koruma vardır.

SBT model pompalar EN61000-6-1 ve EN61000-6-3 elektromanyetik uyumluluk standartlarına, SBT S model pompalar ise EN61000-3-2, EN61000-6-3, EN61800-3-3, EN55014-1 ve EN55014-2 elektromanyetik uyumluluk standartlarına sahiptir.

Pompalar, mekanik montaj, elektrik bağlantısı hataları ve yanlış kullanım dışında 2 yıl garantilidir. Periyodik bakım gerektirmezler. Yedek parça olarak rotor ve çark kısmı temin edilebilmektedir.

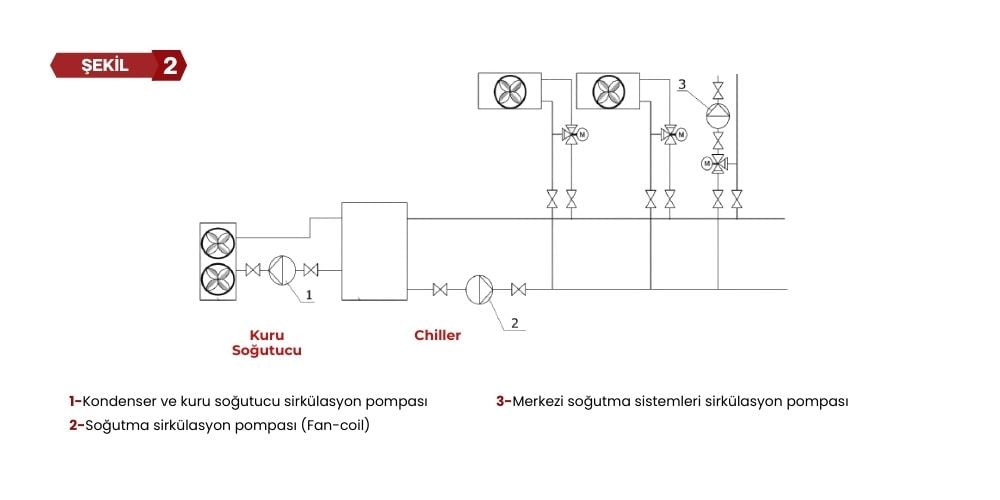

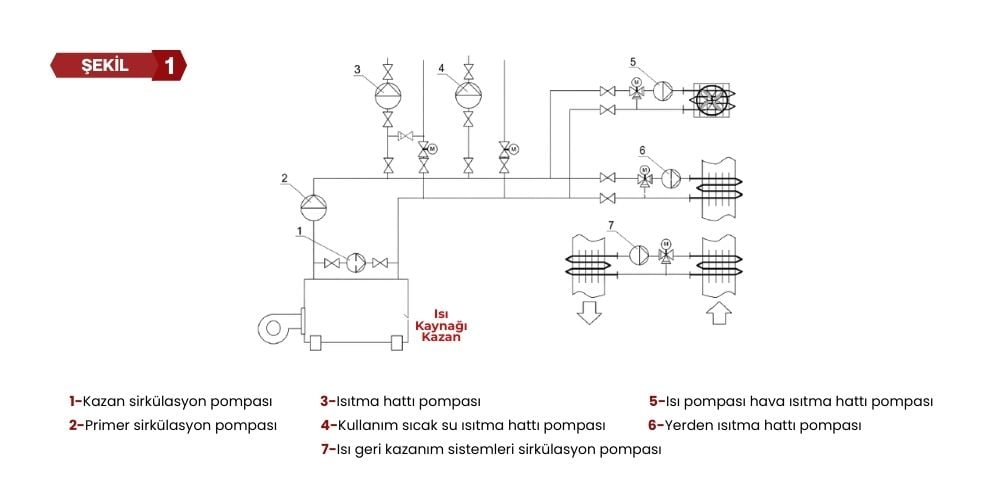

SBT model pompaların uygulama alanları, ısıtma için Şekil-1’de, soğutma için ise Şekil-2’de gösterilmiştir.

“SBT S” model pompaların uygulama alanları;

• Isıtma sistemleri ana sirkülasyon pompaları

• Isıtma ikincil sirkülasyon çevrimleri

• Isıtma yüzeyleri

• Soğutma ve havalandırma sistemleri sirkülasyon hatları

• Toprak kaynaklı ısı pompa sistemleri

• Güneş enerjisi sistemleri sirkülasyon hatları

Sirkülasyon pompalarımızda rotor malzemesi olarak seramik kullanılmaktadır. Rotor milinde kullanılan bu seramik malzeme, yüksek korozyon direnci ve termal stabilitesi sayesinde pompayı aşırı ısınma ve korozyona karşı korur, böylece sistemin uzun ömürlü ve verimli çalışmasını sağlar.

“SBT” ve “SBT S” model pompalar ıslak rotorludur.
